পণ্য বিবরণ
আমাদের বায়ুসংক্রান্ত ব্যর্থ-নিরাপদ ব্রেকগুলি বসন্তে-প্রযোজ্য, বায়ু-মুক্ত করা নিরাপত্তা ইউনিটগুলি দ্রুত-প্রতিক্রিয়া জরুরি স্টপিং এবং শূন্য-স্বয়ংক্রিয় উত্পাদন লাইনের জন্য স্লিপ হোল্ডিং টর্ক, ভারী উইন্ডিং স্পুল শ্যাফ্ট, প্রিন্টিং ড্রাইভ প্রেস, প্রিন্টিং ড্রাইভের জন্য প্রকৌশলী।
বায়ুসংক্রান্ত অ্যাকচুয়েশন এবং কোর সেফটি ইঞ্জিনিয়ারিং
তাত্ক্ষণিক ব্যর্থতা-নিরাপদ ব্যস্ততা:উচ্চ-জোর অভ্যন্তরীণ ডিস্ক স্প্রিংস ব্যবহার করে যা বাতাসের চাপ কমে যাওয়ার মুহূর্তে বা বিদ্যুৎ বিভ্রাট বায়ুসংক্রান্ত সোলেনয়েড সরবরাহকে ব্যাহত করার মুহূর্তে ঘর্ষণ ব্রেককে তাৎক্ষণিকভাবে আটকে রাখে।
কম-ঘর্ষণ কোয়াড-সিল প্রযুক্তি:অভ্যন্তরীণ পিস্টন চেম্বারে প্রিমিয়াম নাইট্রিল বা ফ্লুরোরাবার (ভিটন) মাল্টি-লিপ সিল রয়েছে, যা 1.5 বারের কম একটি অতি-নিম্ন বিচ্ছিন্ন চাপের প্রয়োজনের সাথে পরম চাপ ধরে রাখে।
দ্রুত নিষ্কাশন অপ্টিমাইজেশান:কম অভ্যন্তরীণ বায়ু ভলিউম ক্লিয়ারেন্স এবং 50 মিলিসেকেন্ডের কম জরুরী লকিং প্রতিক্রিয়া সময় অর্জন করে বায়ুপ্রবাহের গতি সর্বাধিক করার জন্য ওভারসাইজড ইনটেক/এক্সস্ট পোর্টের সাথে ডিজাইন করা হয়েছে।
শুষ্ক, রক্ষণাবেক্ষণ-বিনামূল্যে অপারেশন:অভ্যন্তরীণ স্লাইড ট্র্যাকগুলিতে স্থায়ী শক্ত-গ্রাফাইট লুব্রিকেন্ট রয়েছে, যা ব্রেক সিলিন্ডারকে ইনলাইন তেল তৈলাক্তকরণের প্রয়োজন ছাড়াই লক্ষ লক্ষ স্ট্রোকের জন্য ত্রুটিহীনভাবে কাজ করতে দেয়।
স্ট্রাকচারাল অ্যালাইনমেন্ট এবং মেশিনিং টলারেন্স
| উপাদান পর্যায় | নিয়ন্ত্রণ পদ্ধতি এবং গুণমান মেট্রিক |
| সিলিন্ডার বডি | হার্ড-অ্যানোডাইজড হাই-টেনসিল অ্যালুমিনিয়াম অ্যালয় বা আয়নার সাথে নমনীয় লোহা-সজ্জিত ভিতরের বোর। |
| পিস্টন খাদ | স্পষ্টতা-একটি হার্ড ক্রোম-প্লেটেড সারফেস লেয়ার সহ গ্রাউন্ড স্টিল যা ক্ষয় এবং ক্ষত প্রতিরোধ করে। |
| স্প্রিং স্ট্যাক | সঠিক বল ভারসাম্য নিশ্চিত করতে বহু-স্তর বেলেভিল ডিস্ক স্প্রিংগুলি স্বয়ংক্রিয় লোড-সেল সাজানোর মাধ্যমে সাজানো হয়েছে৷ |
| জুতা ধারক | ইন্টিগ্রেটেড ফ্লোটিং ক্যালিপার লেআউট যা স্বয়ংক্রিয়ভাবে 0.2 মিমি পর্যন্ত ছোট শ্যাফ্ট রানআউটকে মিটমাট করে। |
| ফাস্টেনার গুণমান | গ্রেড 12.9 উচ্চ-টেনসিল অ্যালয় ইস্পাত স্ট্রাকচারাল ফাস্টেনারগুলি কঠোর ইঞ্জিনিয়ারিং মেট্রিক্সে টর্ক করা হয়েছে৷ |
গতিশীল কর্মক্ষমতা যাচাইকরণ
প্রতিটি বায়ুসংক্রান্ত ইউনিট প্যাক করার আগে বহু-পয়েন্ট চাপ এবং কাঠামোগত কর্মক্ষমতা লগিং এর মধ্য দিয়ে যায়। ফ্যাক্টরি টেস্ট রিপোর্ট (FTR) নিম্নলিখিত ডেটা অ্যারে যাচাই করে:
প্রেসার লিকেজ হোল্ড:30 মিনিটে শূন্য ড্রপ নিশ্চিত করতে সর্বাধিক রেটিং (সাধারণত 6 থেকে 7 বার) স্ট্যাটিক প্রেসার পরীক্ষা করে।
মিলিসেকেন্ড প্রতিক্রিয়া লগিং:ডিজিটাল সেন্সর ট্র্যাকিং বায়ু নিষ্কাশন থেকে 100% টর্ক এনগেজমেন্ট পর্যন্ত সুনির্দিষ্ট গতি পরিমাপ করতে।
বসন্ত ক্লান্তি স্ট্রোক:স্প্রিং রিটার্ন স্থায়িত্ব এবং লকআপ সামঞ্জস্য যাচাই করতে দ্রুত চক্র পরীক্ষা ব্লক।
স্মার্ট আপগ্রেড এবং কনফিগারেশন ম্যাট্রিক্স
| শ্রেণী | উপলব্ধ ইঞ্জিনিয়ারিং বিকল্প |
| ভালভ ইন্টিগ্রেশন | ইমার্জেন্সি ব্রেকিং রেসপন্স টাইমকে আরও কমপ্রেস করতে সরাসরি-মাউন্ট করা কুইক এক্সস্ট ভালভ (QEV)। |
| টেলিমেট্রি সেন্সর | PLC ইনপুটগুলির জন্য "ব্রেক রিলিজড" বা "লাইনিং ওয়ার্ন" পজিশন নিরীক্ষণ করার জন্য ইন্ডাকটিভ প্রক্সিমিটি সেন্সর। |
| জারা রক্ষাকারী | কঠোর খাদ্য-প্রক্রিয়াকরণ বা অফশোর সামুদ্রিক ব্যবহারের জন্য স্টেইনলেস স্টিল 316 অভ্যন্তরীণ উপাদান। |
| ম্যানুয়াল রিলিজ | ইন্টিগ্রেটেড মেকানিক্যাল বোল্ট ওভাররাইড করে যা ফ্যাক্টরি সেটআপ বা শূন্য-এয়ার রক্ষণাবেক্ষণের সময় ম্যানুয়াল ব্রেক মুক্তি দেয়। |
| ঘর্ষণ ম্যাট্রিক্স | টেক্সটাইল যন্ত্রপাতির জন্য উচ্চ-শক্তির আধা-উচ্চ গতির ইন্ডেক্সিং / জৈব শান্ত আস্তরণের জন্য ধাতব আস্তরণ। |
মডেল উপাধি

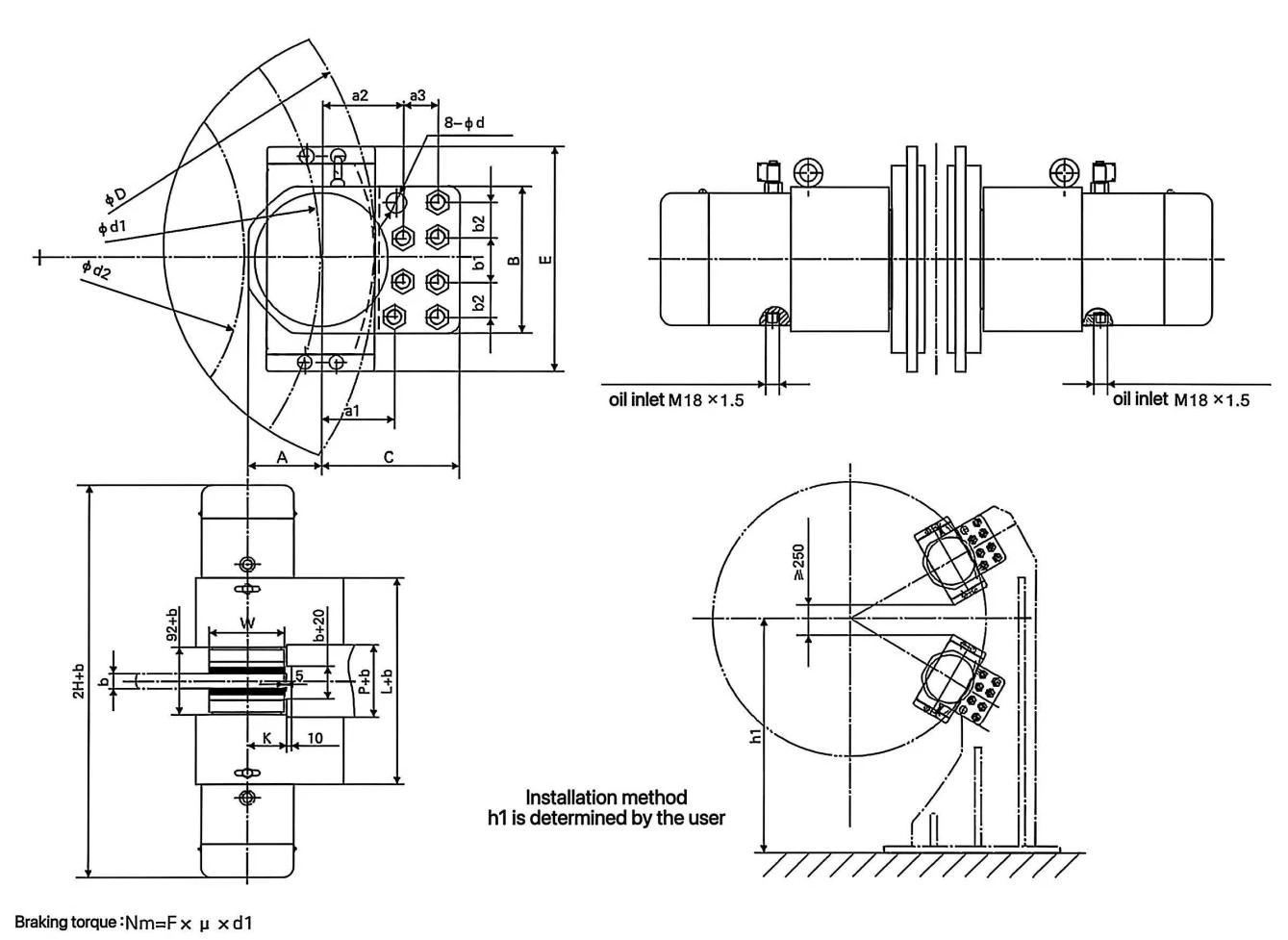

বাহ্যিক মাত্রা
রূপরেখা মাত্রা টেবিল
| পণ্য মডেল | A | a1 | a2 | a3 | b1 | b2 | B | C | d | n | K | P | L | E | W | H |
| SB(YQP)50 | 77 | 77 | 90 | 38 | 38 | 38 | 154 | 150 | 20.5 | 8 | 56 | 102 | 300 | 240 | 110 | 299 |
| SB(YOP)100 | 95 | 95 | 105 | 45 | 55 | 45 | 190 | 180 | 25 | 8 | 71 | 102 | 348 | 286 | 140 | 345 |
| SB(YQP)160 | 110 | 120 | 135 | 65 | 70 | 65 | 260 | 235 | 31 | 8 | 87 | 106 | 412 | 370 | 170 | 398 |
| এসবি(ওয়াইকিউপি)250 | 130 | 120 | 160 | 75 | 80 | 75 | 300 | 275 | 37 | 8 | 87 | 106 | 456 | 370 | 170 | 459 |
| এসবি(ওয়াইকিউপি)315 | 140 | 175 | 205 | 85 | 90 | 82.5 | 335 | 330 | 37 | 8 | 137 | 106 | 476 | 410 | 270 | 500 |
| এসবি(ওয়াইকিউপি)400 | 170 | 180 | 220 | 120 | 110 | 110 | 440 | 420 | 50 | 8 | 137 | 142 | 602 | 546 | 270 | 549 |
ব্রেক ডিস্ক-সম্পর্কিত মাত্রা
| পণ্য মডেল | b | D | d1 | d2 ম্যাক্স | ||
| SB(YQP)50 | 30 | 36 | 40 | 500 এর চেয়ে বড় বা সমান | D-120 | D-300 |
| এসবি(ওয়াইকিউপি)100 | 30 | 36 | 40 | 500 এর চেয়ে বড় বা সমান | D-150 | D-380 |
| SB(YQP)160 | 30 | 36 | 40 | 600 এর চেয়ে বড় বা সমান | D-180 | D-440 |
| এসবি(ওয়াইকিউপি)250 | 30 | 36 | 40 | 600 এর চেয়ে বড় বা সমান | D-180 | D-480 |
| এসবি(ওয়াইকিউপি)315 | 30 | 36 | 40 | 1200 এর চেয়ে বড় বা সমান | D-280 | D-600 |
| এসবি(ওয়াইকিউপি)400 | 30 | 36 | 40 | 1800 এর চেয়ে বড় বা সমান | D-280 | D-660 |
প্রযুক্তিগত তথ্য
| পণ্য মডেল | ক্ল্যাম্পিং বল (কেএন) | চাপ মুক্তি(এমপিএ) | খোলা ভালভ তেল ভলিউম (এমএল) | রিট্রিট দূরত্ব(মিমি) | ঘর্ষণ সহগ (μ) | ইনস্টলেশন বল্টু/শক্তি মান/টর্ক(N.m) | ওজন (বন্ধনী ব্যতীত)(কেজি) |
| SB(YQP)50 | 50 | 11 | 15 | 2 | 0.4 | 8-M20,12.9,750 | 90 |
| এসবি(ওয়াইকিউপি)100 | 100 | 12 | 50 | 2 | 0.4 | 8-M24,12.9,1000 | 150 |
| SB(YQP)160 | 160 | 12 | 70 | 2 | 0.4 | 8-M30,12.9,1500 | 310 |
| এসবি(ওয়াইকিউপি)250 | 250 | 13 | 95 | 2 | 0.4 | 8-M36,12.9,2500 | 552 |
| এসবি(ওয়াইকিউপি)315 | 315 | 14 | 115 | 2 | 0.4 | 8-M36,12.9,3540 | 672 |
| এসবি(ওয়াইকিউপি)400 | 400 | 12 | 170 | 2 | 0.4 | 8-M48,12.9,4000 | 1100 |
অপারেশনাল দীর্ঘায়ু এবং সাইট অনুশীলন
বায়ু সরবরাহের গুণমান:অভ্যন্তরীণ সিলিন্ডারের ঘনীভবন রোধ করতে একটি আদর্শ 5-মাইক্রন ফিল্টার এবং আর্দ্রতা বিভাজকের মাধ্যমে আগত সংকুচিত বায়ু সঞ্চালিত হয় তা নিশ্চিত করুন।
সীল চেক:পর্যায়ক্রমে বায়ুসংক্রান্ত তেল কুয়াশার কোনো লক্ষণের জন্য নিষ্কাশন পোর্ট মাফলারগুলি পরিদর্শন করুন, যা অভ্যন্তরীণ পিস্টন সিল পরিধান নির্দেশ করে।
টর্ক সামঞ্জস্য:আস্তরণের পরিধান সূচক যাচাই করুন; এয়ার স্ট্রোক স্ফীতি রোধ করতে সঠিক ব্যাকিং ক্লিয়ারেন্স বজায় রাখুন যাতে এনগেজমেন্টের গতি কমে না যায়।
FAQ
প্রশ্ন: এই ব্যর্থ-নিরাপদ ব্রেকটিকে সম্পূর্ণরূপে মুক্তি দেওয়ার জন্য ন্যূনতম কত বায়ুচাপ প্রয়োজন?
উত্তর: অভ্যন্তরীণ স্প্রিংগুলিকে সম্পূর্ণরূপে সংকুচিত করতে এবং ঘর্ষণ পথ পরিষ্কার করতে স্ট্যান্ডার্ড মডেলগুলির জন্য 4.5 থেকে 5.5 বারের ন্যূনতম বায়ুচাপ প্রয়োজন৷ নিম্ন চাপ ব্রেক জুতা টেনে আনতে পারে.
প্রশ্নঃ কিভাবে একটি বায়ুসংক্রান্ত নিরাপত্তা ব্রেক একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক এর সাথে তুলনা করে?
উত্তর: বায়ুসংক্রান্ত ব্যর্থ-নিরাপদ ব্রেকগুলি উল্লেখযোগ্যভাবে উচ্চ টর্ক প্রদান করে-আকারের অনুপাত থেকে-, শীতল চালায় কারণ তাদের বৈদ্যুতিক কয়েলগুলি অবিচ্ছিন্ন শক্তি অঙ্কন করে না, এবং স্বাভাবিকভাবেই বিস্ফোরণ-প্রমাণ।
প্রশ্ন: এই ব্রেক কি টেনশন কন্ট্রোল অ্যাপ্লিকেশানগুলি পরিচালনা করতে পারে, নাকি এটি কঠোরভাবে চালু-নিরাপত্তা স্টপের জন্য?
উত্তর: এই নির্দিষ্ট সিরিজটি জরুরী স্টপ এবং হোল্ডিংয়ের জন্য একটি স্প্রিং-প্রয়োগিত ব্যর্থ-নিরাপদ ব্রেক হিসাবে তৈরি করা হয়েছে। ক্রমাগত টেনশন বা স্লিপিং ডিউটির জন্য, অনুগ্রহ করে আমাদের টিমকে আমাদের বায়ু-প্রযুক্ত, চাপ-মড্যুলেটেড টেনশন ব্রেক সিরিজের জন্য জিজ্ঞাসা করুন৷
প্রশ্ন: প্রধান শ্যাফ্ট থেকে ব্রেক অপসারণ ছাড়া ঘর্ষণ লাইনিংগুলি কি সহজেই প্রতিস্থাপনযোগ্য?
উঃ হ্যাঁ। আমাদের ক্যালিপার/জুতার হাউজিং ডিজাইন স্প্লিট রিটেনিং কনফিগারেশন ব্যবহার করে, যা রক্ষণাবেক্ষণ টেকনিশিয়ানদের জীর্ণ আস্তরণের প্যাডগুলিকে শুধুমাত্র পাশের অ্যাক্সেস বোল্টগুলি সরিয়ে স্লাইড করার অনুমতি দেয়।
